واحد احیای منو اتیلن گلایکل (MEG)

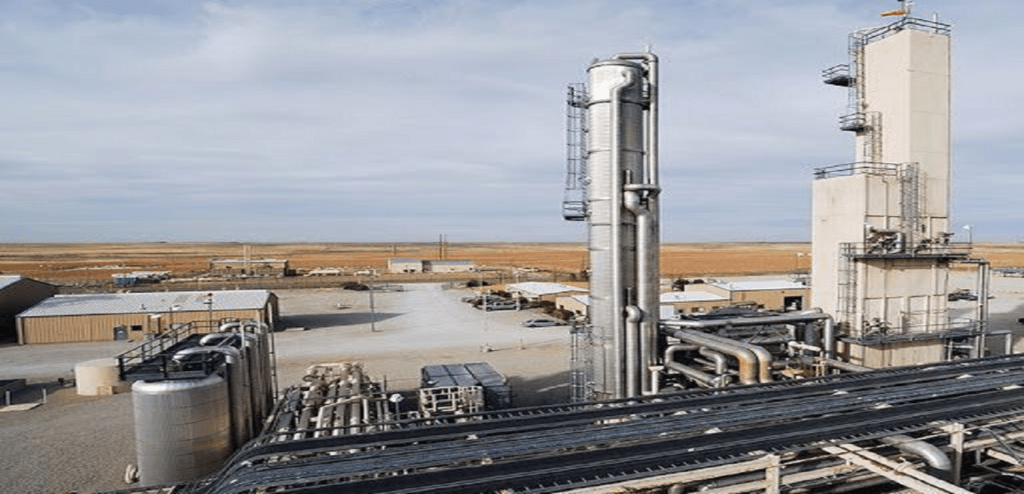

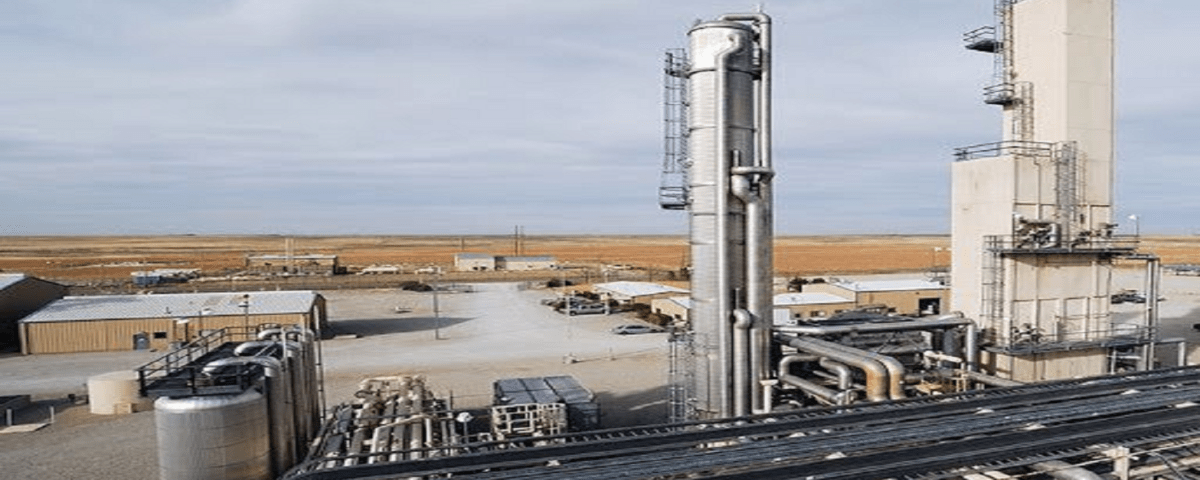

واحد احیاء منواتیلن گلایکل (MEG)

در فرآیند انتقال سیالات از چاه‌های دریایی به خطوط “۳۲ اینچ”، به دلیل چند فاز بودن جریان، احتمال تشکیل هیدرات و مسدود شدن مسیر وجود دارد. برای جلوگیری از این مشکل، محلول ۷۰ درصد وزنی MEG و آب به خطوط انتقال تزریق می‌شود. پس از تزریق، به دلیل وجود آب در سیالات دریافتی از چاه‌ها، غلظت MEG کاهش می‌یابد. این محلول که شامل آب، مایعات هیدروکربنی و ترکیبات سولفور است، به عنوان MEG غنی (Rich MEG) شناخته می‌شود.

محلول Rich MEG ابتدا در واحد ۱۰۳ از میعانات گازی جدا شده و سپس به واحد ۱۰۲ ارسال می‌شود. قبل از ورود به بسته احیای MEG، این محلول وارد Preflash Drum می‌شود که به عنوان جداکننده سه فازی عمل می‌کند. سپس از فیلتر الکترواستاتیک کوالایزر عبور کرده و به جریان خروجی از نمک‌زدا می‌پیوندد.

فرآیند احیای MEG

در سال‌های اولیه، انتظار می‌رود محلول ورودی به واحد ۱۰۲ غلظتی در حدود ۳۸ درصد داشته باشد. وظیفه اصلی واحد ۱۰۲، احیای Rich MEG و تبدیل آن به Lean MEG با غلظت ۷۰ درصد است. این واحد شامل دو مخزن ذخیره‌سازی برای Rich MEG و دو مخزن برای Lean MEG است که حجم تقریبی هر یک از آنها ۱۰۰۰ متر مکعب است. برای جلوگیری از خوردگی در خطوط انتقال گاز، از محلول ۵۰ درصد آمین MDEA برای کنترل pH استفاده می‌شود.

کنترل خوردگی و pH

گلیکول در صورت اکسید شدن یا تجزیه بر اثر حرارت، خاصیت اسیدی پیدا می‌کند؛ بنابراین، باید pH آن به گونه‌ای کنترل شود که محلول MEG تزریقی باعث خوردگی در خط لوله نشود. حجم مخزن ذخیره MDEA حدود ۲۸۰۰۰ متر مکعب است و محلول MDEA توسط یک پمپ رفت و برگشتی به ورودی پمپ‌های تزریق MEG هدایت می‌شود تا pH تنظیم شود.

تزریق Lean MEG و تجهیزات پشتیبانی

برای تزریق Lean MEG به تاسیسات Off Shore، از سه پمپ رفت و برگشتی استفاده می‌شود که به‌طور معمول، دو پمپ برای تزریق به دو خط لوله “۳۲ اینچ” فعال هستند و یک پمپ به صورت آماده (Standby) در نظر گرفته شده است. برای تقویت فشار ورودی این پمپ‌ها، دو پمپ بوستر در نظر گرفته شده که به‌طور معمول یکی از آنها در سرویس قرار دارد. بین بوستر پمپ‌ها و پمپ‌های تزریق MEG، دو فیلتر قرار دارد که یکی از آنها فعال است.

احیای Rich MEG

در این فرآیند، ۴ پکیج احیای گلیکول در نظر گرفته شده که به‌طور معمول ۳ پکیج فعال هستند و یک پکیج در حالت آماده قرار دارد. Rich MEG بین این پکیج‌ها تقسیم می‌شود. در شرایط غیرعادی و در صورت افزایش فشار ورودی، مقدار اضافی Rich MEG به Flash Drum ارسال می‌شود و از آنجا به تانک‌های Rich MEG فرستاده می‌شود.

پکیج‌های احیای گلیکول

محلول Rich MEG ابتدا وارد Flash Drum می‌شود که فشار آن توسط نیتروژن در حدود 4 بار کنترل می‌شود. در این درام، مایعات هیدروکربنی جدا شده و به سمت تانک Off-Spec ارسال می‌شوند. MEG موجود تحت فشار نیتروژن به سمت Reboiler فرستاده می‌شود و با بخار کم‌فشار تا حدود 127 درجه سانتی‌گراد گرم می‌شود. Lean MEG خروجی از Reboiler پس از عبور از مبدل حرارتی برای پیش‌گرم کردن Rich MEG، به سمت مخازن ذخیره‌سازی ارسال می‌شود.

کنترل بخار و حذف آب

آب موجود در Rich MEG تبخیر شده و پس از عبور از کولرهای هوایی، به مایعی حاوی مواد اسیدی تبدیل می‌شود که بخش عمده‌ای از آن به واحد ۱۰۹ (Sour Water Stripper) ارسال می‌شود. Lean MEG تولیدی، قبل از ورود به مخازن ذخیره، باید توسط کولرهای هوایی خشک شود.
