هدف و مشخصات خوراک ورودی

واحد جداسازی گاز مایع NGL به منظور تولید پروپان، بوتان و C5+ طراحی شده است. خوراک ورودی این واحد شامل C3+ از واحد ۱۰۵ با فشار ۲۱.۸ بار و دمای ۹۳ درجه سانتی‌گراد می‌باشد. محصولات نهایی شامل پروپان که به واحد ۱۱۴، بوتان که به واحد ۱۱۵ و C5+ که به واحدهای ۱۰۳ و ۱۱۰ ارسال می‌شود.

فرآیند جداسازی

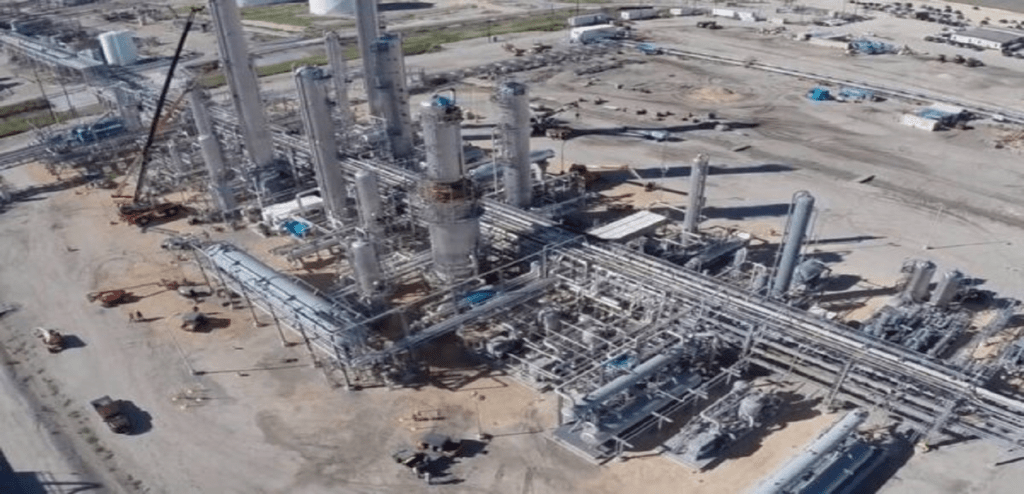

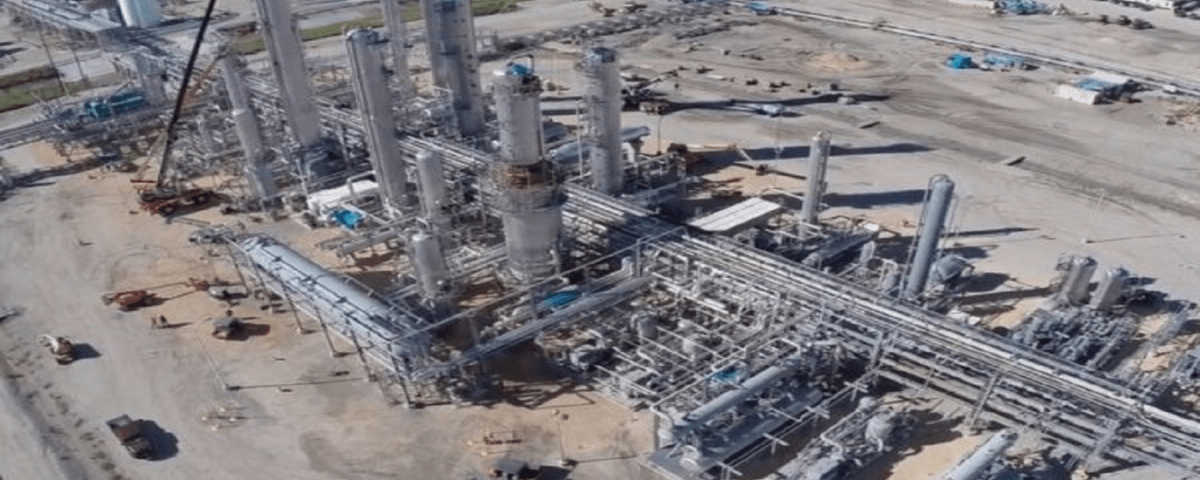

این واحد شامل دو برج تقطیر اصلی برای جداسازی پروپان و بوتان است. پروپان مایع، بوتان مایع و C5+ از طریق فرآیند تقطیر در این دو برج جداسازی می‌شوند. C5+ جداسازی شده با میعانات گازی از واحد ۱۰۳ مخلوط و سپس بوتان و پروپان شیرین شده صادر خواهد شد.

اجزای اصلی واحد

این واحد شامل دو بخش عمده است:

  1. برج پروپان (Depropaniser)
  2. برج بوتان (Debuthaniser)

به دلیل اختلاف فشار بخارهای اجزای مختلف C3+، از حرارت برای جداسازی آن‌ها استفاده می‌شود. خوراک ورودی این واحد به سینی ۲۱ برج پروپان (شامل ۳۲ سینی) وارد می‌شود. این برج به یک درام رفلاکس (Reflux Drum) و یک ریبویلر (Reboiler) مجهز است.

شرایط عملیاتی برج پروپان

  • دمای پایین: ۱۳۸ درجه سانتی‌گراد
  • فشار پایین: ۲۱.۶ بار
  • فشار و دمای بالا: ۲۱.۳ بار و ۶۲.۵ درجه سانتی‌گراد

در ریبویلر، از بخار با فشار پایین برای گرم کردن استفاده می‌شود. گاز پروپان از بالای برج خارج شده و در یک خنک‌کننده هوایی (Air Cooler) مایع می‌شود. سپس پروپان مایع شده به درام رفلاکس منتقل می‌شود تا خلوص محصول افزایش یابد.

انتقال به برج بوتان

C4+ از پایین برج پروپان به برج بوتان منتقل می‌شود. خوراک این برج از طریق سینی ۱۷ (شامل ۲۸ سینی) وارد می‌شود. سایر عملیات مشابه برج پروپان انجام می‌شود.

شرایط عملیاتی برج بوتان

  • دمای پایین: ۱۳۰ درجه سانتی‌گراد
  • دمای بالا: ۶۲.۵ درجه سانتی‌گراد
  • فشارها: ۷.۲ بار و ۵.۷ بار

بوتان به وسیله آب دریا تا دمای ۴۰ درجه سانتی‌گراد خنک می‌شود. همچنین C5+ در خنک‌کننده هوایی تا دمای ۶۰ درجه سانتی‌گراد خنک شده و سپس به واحد ۱۰۳ ارسال می‌شود.
