توضیحات
در این پروژه (شکل زیر) مدل دو بعدی به منظور جداسازی دی اکسید کربن از جریان گاز با استفاده از نانو لوله های کربنی در شوینده ونتوری توسعه داده می شود. نفوذ محوری در شوینده ونتوری در نظر گرفته می شود .لازم به ذکر است منبع اصلی مدلسازی از روی مقاله می باشد.

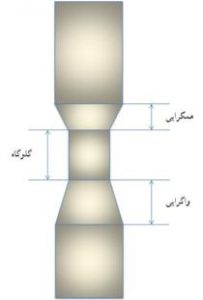

شوینده های ونتوری شامل سه قسمت اساسی می باشند. بخش همگرایی، بخش گلوگاه و بخش واگرائی (شکل بالا) گاز ورودی ابتدا وارد بخش همگرائی می گردد. در این بخش بر طبق معادله برنولی، همزمان با کاهش سطح مقطع عبوری، سرعت گاز افزایشی می یابد. مایع در ابتدای گلوگاه و یا ابتدای بخش همگرائی به گاز تزریق می گردد. گاز عبوری از گلوگاه به دلیل سرعت بسیار بالا در اثر تماس با مایع آن را تکه تکه نموده و در نهایت به تعداد بسیار زیادی از قطرات کوچک تبدیل می نماید. بیشترین میزان حذف آلاینده های گازی و ذرات ریز در داخل گلوگاه رخ می دهد. جایی که قطرات ریز مایع در داخل گاز مخلوط می گردند. در پایان جریان گاز وارد ناحیه واگرائی می شود که به دلیل افزایش سطح مقطع عبوری، سرعت آن کاهش می یابد.
فرضیات لازم برای شبیه سازی در نرم افزار
- جریان گاز به صورت Unsteady وارد سیستم می شود.
- مدل پیاده شده برای مدلسازی اصلی (نانو لوله های کربنی) از معادلات اولر- اولر پیروی می کند.
- شرایط عملیاتی فرآیند به صورت ایزوترمال می باشد.
- از قانون فیک برای جذب دی اکسید کربن استفاده می شود.
- رفتار مخلوط گاز ورودی به درون سیستم، به صورت ایده آل می باشد.
- برای مدل که با نانولوله های کربنی در نظر گرفته می شود. ترکیب گاز ورودی به سیستم هوا کربن دی اکسید می باشد.
- در مدلسازی اصلی وضعیت عملیاتی در هر دو سیستم غیر مرطوب می باشد.

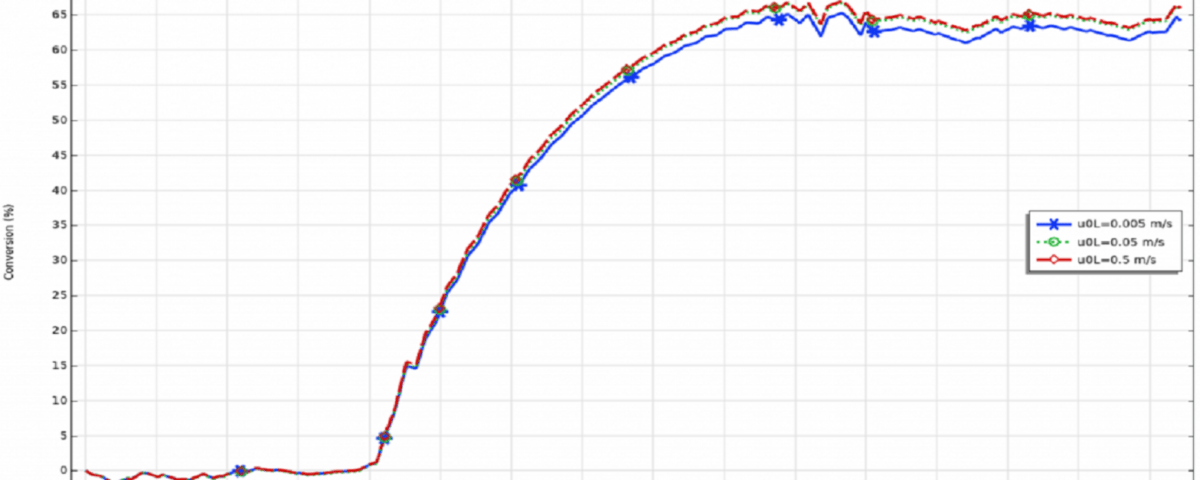

در این پروژه مدلسازی جداسازی دی اکسید کربن از هوا با نرم افزار کامسول انجام شده است. شکل زیر بخشی از نتایج را نشان می دهد.

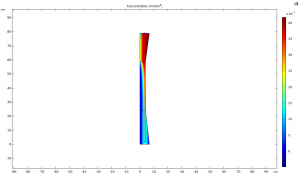

پروفایل غلظت

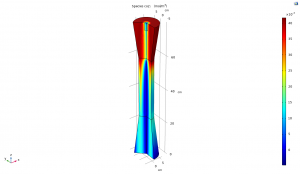

2. پروفایل غلظت کربن دی اکسید

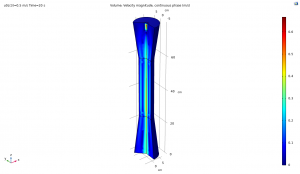

3. پروفایل سرعت حجمی

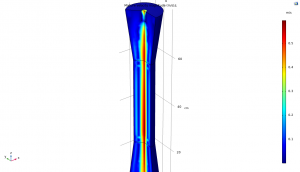

4. پروفایل سرعت مخلوط
این پروژه علاوه بر گزارش داری فیلم آموزشی نیز می باشد. جهت خرید پروژه و یا کسب اطلاعات بیشتر در مورد آن، از طریق لینک زیر اقدام نمایید.
