طراحی مبدل حرارتی ریبویلر برج خلاء

توضیحات

مبدل مورد استفاده در برج از نوع ریبویلر کتل می باشد که مناسب برای فرایند انتخاب شده بود. از این رو طراحی دقیق شرایط فرایندی و عملیاتی و همچنین هندسه و طراحی دقیقی از این تجهیز مورد بررسی قرار گرفته است. نرم افزار EDR که به اختصار طراحی مبدل های حرارتی را انجام میدهد در این بخش مورد استفاده قرار گرفته است. در این نرم افزار ابتدا به کمک بخش طراحی جرئیاتی از مبدل به سیستم شبیه سازی داده می شود و سپس بعد از تخمین هندسه اولیه توسط نرم افزار شرایط طراحی را بهبود میدهیم تا به بهترین شرایط ممکن از نظر هندسی و فرایندی برسیم. همانطور که میدانیم هندسه تابعی از شرایط عملیاتی و ظرفیت تبخیر و یا میعان آن تجهیز رابطه مستقیم دارد. این بدین معناست که طراحی هندسی و شرایط ظاهری مبدل ها باید بر اساس گرمای مورد نیاز (Heat Load) پیاده سازی شود.

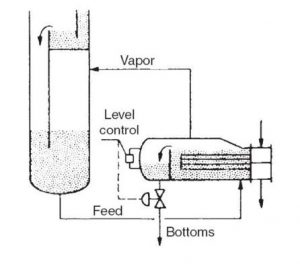

ریبویلر کتل

طراحی مبدل حرارتی ریبویلر برج خلاء

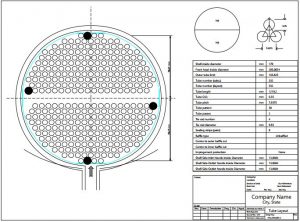

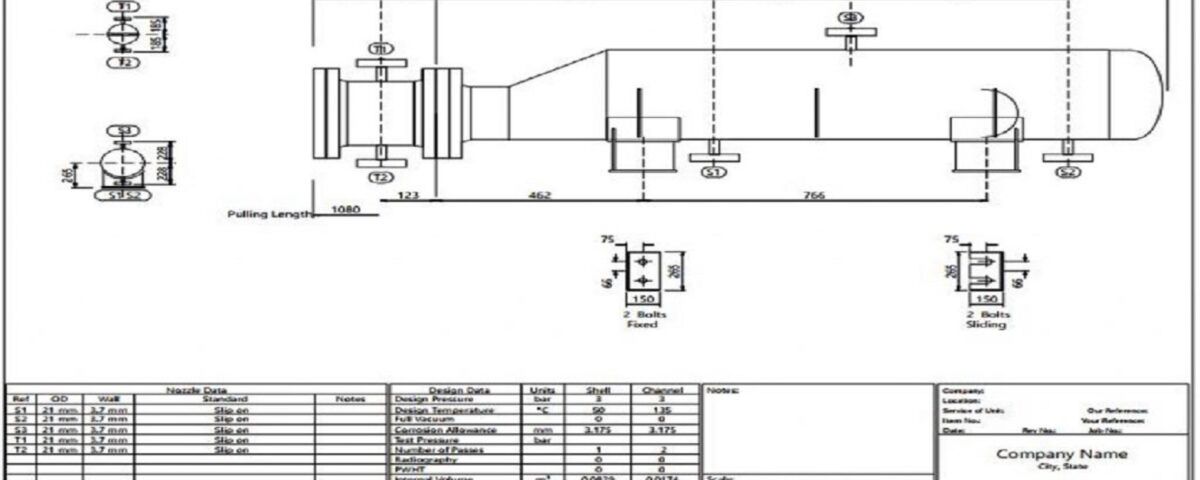

در این پروژه طراحی مبدل حرارتی مربوط به ریبویلر برج خلا (ریبویلر کتل) در نرم افزار Aspen EDR انجام شده است. ریبویلر کتل از یک پوسته بزرگ برای جداسازی فازهای مایع و بخار و یک دسته لوله Uشکل تشکیل شده است.جریان مایع بر اساس نیروی گراویته از انتهای برج از طریق یک یا چند نازل وارد پوسته ریبویلر می شود. مایع در اثر عبور از میان دسته لوله ها شروع به جوشیدن می کند. جریان بخار در فضای بالای کتل از جریان مایع جدا شده و از زیر آخرین سینی برج تقطیر وارد برج می شود.سطح مایع روی دسته لوله ها توسط یک بافل عمودی کنترل می شود و جریان سر ریز بافل همان محصول مایع تغلیظ شده خروجی از پایین برج تقطیر است. شکل زیر بخشی از طراحی مبدل را نشان می دهد.

طراحی مبدل حرارتی ریبویلر برج خلاء

این پروژه دارای گزارش می باشد. جهت خرید پروژه و یا کسب اطلاعات بیشتر در مورد آن، از طریق لینک زیر اقدام نمایید.


خرید این پروژه: 800 هزار تومان
