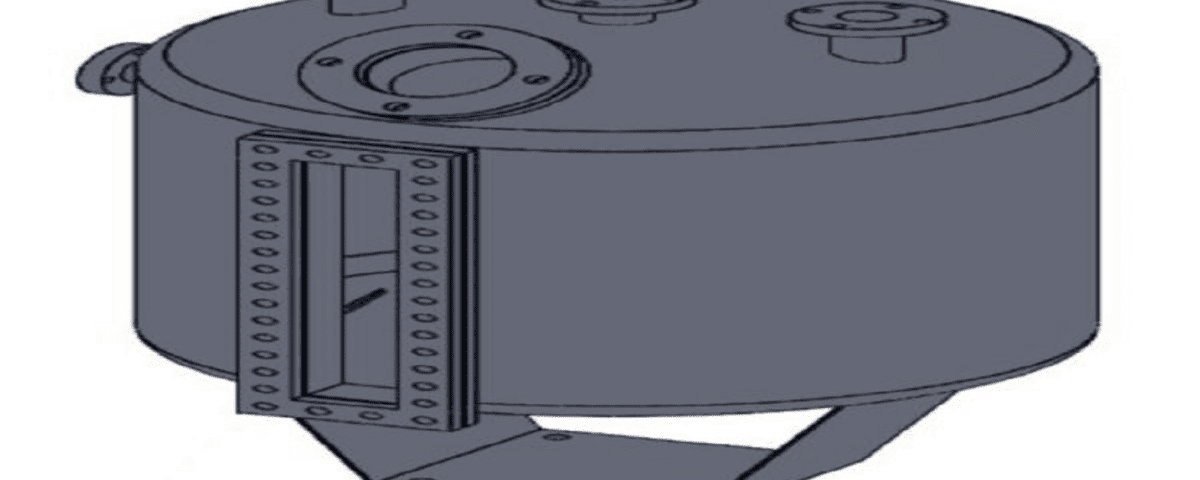

طراحی جداساز عمودی 316L با سایت گلاس در سالیدورک

مقدمه

در صنایع شیمیایی، جداسازها نقشی کلیدی در انجام واکنش‌ها و فرآیندهای مختلف ایفا می‌کنند. این تجهیزات برای جداسازی فازهای مختلف مواد استفاده می‌شوند و با قابلیت‌های مختلف مانند سایت گلاس عمودی، کنترل و مشاهده فرآیندهای داخلی را برای اپراتورها و مهندسان آسان‌تر می‌سازند.

هدف از این پروژه طراحی و ساخت یک جداساز عمودی با جنس استیل ضد زنگ S.S 316L بوده است که به علت مقاومت بالای خود در برابر خوردگی و سازگاری با انواع مواد شیمیایی، گزینه‌ای ایده‌آل برای واکنش‌های شیمیایی حساس به شمار می‌رود.

ویژگی‌های پروژه و اهمیت جداساز عمودی با سایت گلاس

این جداساز با در نظر گرفتن نیازهای واحد صنعتی رنگ و رزین طراحی شده و ساخت آن در سال 98 در شهرک صنعتی شیراز تکمیل شده است. وجود سایت گلاس عمودی در این تجهیز امکان مشاهده فرآیندهای داخل جداساز را فراهم می‌کند. این قابلیت برای مانیتورینگ و کنترل کیفیت در فرآیندهای شیمیایی بسیار حائز اهمیت است.

ساختار جداساز: متریال و اجزا

  1. متریال: به دلیل استفاده از استیل ضد زنگ S.S 316L، این جداساز مقاومت بالایی در برابر خوردگی دارد و برای فرآیندهایی که با مواد شیمیایی خورنده سر و کار دارند، ایده‌آل است.
  2. سایت گلاس عمودی: سایت گلاس به اپراتور این امکان را می‌دهد که فرآیندهای داخل جداساز را به‌صورت بصری کنترل کرده و از صحت عملکرد آن اطمینان حاصل کند.
  3. کوپلینگ‌ها و نازل‌ها: طراحی نازل‌ها در این جداساز به گونه‌ای صورت گرفته که اتصال و دسترسی به خطوط انتقال مواد را آسان کند.

نقشه‌ها و فایل‌های طراحی

در این پروژه، کلیه نقشه‌های ساخت جداساز شامل دو شیت:

  • Body Drawing
  • 3D View & Nuzzles Orientation Layout

در قالب فایل‌های AutoCAD ارائه شده‌اند. علاوه بر این، فایل‌های مدل‌سازی سه‌بعدی در نرم‌افزار SolidWorks نیز به همراه پروژه در اختیار شما قرار می‌گیرد. این فایل‌ها به مهندسان و طراحان امکان می‌دهند که به‌راحتی تغییرات و تنظیمات مورد نیاز را در مدل اعمال کرده و از قابلیت‌های سه‌بعدی برای درک بهتر ابعاد و ساختار تجهیز بهره‌مند شوند.

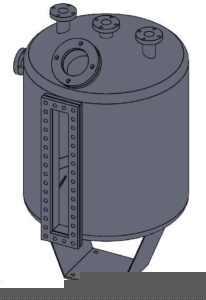

طراحی یک جداساز دارای سایت گلاس عمودی

کاربردهای عملی جداساز در واحدهای صنعتی

از آنجایی که این جداساز در واحد صنعتی رنگ و رزین استفاده شده است، مزایای خاصی را برای این صنعت به همراه دارد:

  1. کنترل دقیق واکنش‌ها: سایت گلاس عمودی به اپراتور اجازه می‌دهد فرآیندهای داخل مخزن را در لحظه نظارت کند، که در کنترل کیفی محصول نهایی مؤثر است.
  2. بهبود ایمنی: مشاهده فرآیندهای داخلی بدون نیاز به باز کردن جداساز، خطرات ناشی از تماس با مواد شیمیایی خطرناک را به حداقل می‌رساند.
  3. افزایش عمر مفید تجهیز: استفاده از جنس استیل ضد زنگ 316L تضمین می‌کند که تجهیز در شرایط سخت کاری دوام بالایی داشته باشد.

نتیجه‌گیری

این پروژه یک نمونه بارز از اهمیت طراحی تجهیزات مناسب برای فرآیندهای شیمیایی حساس است. با توجه به ویژگی‌های منحصر به فرد این جداساز، می‌توان گفت که تجهیزاتی از این نوع به بهبود بهره‌وری و ایمنی فرآیندهای شیمیایی کمک می‌کنند و همچنین از طریق استفاده از سایت گلاس عمودی و جنس ضد زنگ، نیازهای خاص صنایع رنگ و رزین را به خوبی پاسخ می‌دهند.

طراحی جداساز عمودی 316L با سایت گلاس

برای دسترسی به مستندات کامل پروژه، از جمله نقشه‌های AutoCAD و فایل‌های SolidWorks، می‌توانید از طریق لینک زیر اقدام به خرید پروژه نمایید.


خرید این پروژه به قیمت: 900 هزار تومان
