توضیحات
مبدل پوسته لوله:
مبدل‌های پوسته و لوله یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف از جمله نفت، گاز، پتروشیمی، صنایع غذایی و نیروگاهی هستند. این مبدل‌ها به دلیل ساختار ساده، قابلیت اطمینان بالا و تنوع در طراحی، جایگاه ویژه‌ای در صنایع دارند.
ساختار کلی مبدل پوسته و لوله:
- پوسته: یک لوله بزرگ که در آن تعدادی لوله کوچکتر قرار گرفته است.
- لوله‌ها: لوله‌های کوچکتری که درون پوسته قرار دارند و سیال سرد یا گرم از داخل آن‌ها جریان می‌یابد.
- صفحات لوله: صفحاتی که لوله‌ها را در جای خود نگه می‌دارند.
- بافل‌ها: صفحات موج‌داری که درون پوسته قرار دارند و باعث افزایش آشفتگی جریان سیال و در نتیجه افزایش انتقال حرارت می‌شوند.
سالیدورک (SolidWorks)سالیدورک یک نرم‌افزار قدرتمند برای طراحی سه‌بعدی و مهندسی است که به طراحان اجازه می‌دهد تا مدل‌های بسیار دقیق و پیچیده از قطعات و مجموعه‌های مختلف را ایجاد کنند. این نرم‌افزار به طور گسترده در صنایع مختلف مانند خودروسازی، هوافضا، تولید، و پزشکی مورد استفاده قرار می‌گیرد
نقشه کشی و ساخت مبدل حرارتی پوسته لوله:

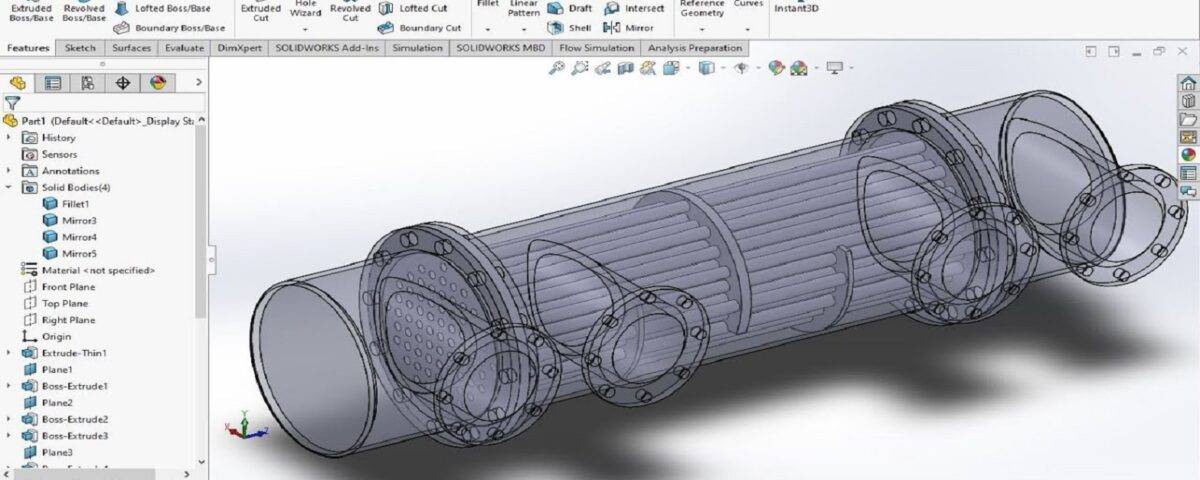

در این پروژه نقشه کشی و ساخت یک مبدل حرارتی پوسته لوله (sell & tube heat exchanger) در نرم افزار Solid Work انجام شده است. شکل زیر بخشی از اطلاعات این طراحی را نشان می دهد. اطلاعات این مبدل از یک واحد صنعتی گرفته شده است.
طراحی پوسته
طراحی لوله

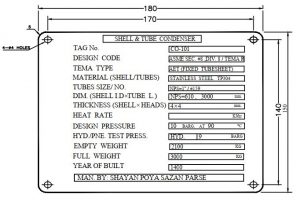

شکل زیر برچسب (tag plate) مربوط به مبدل حرارتی پوسته لوله را نشان می دهد.
نتیجه گیری:
طراحی پوسته مبدل پوسته و لوله با سالیدورک یک فرآیند چند مرحله‌ای است که نیازمند دقت و دانش کافی در زمینه طراحی مهندسی است. با رعایت نکات ذکر شده و استفاده از ابزارهای قدرتمند سالیدورک، می‌توان مدل‌های دقیق و کارآمدی از پوسته مبدل ایجاد کرد.
نقشه کشی و ساخت مبدل حرارتی پوسته لوله با Solid Work
در این پروژه فرآیند نقشه کشی و ساخت یک مبدل حرارتی پوسته لوله در Solid Work انجام شده است. جهت خرید این پروژه و یا کسب اطلاعات بیشتر در مورد آن، از طریق لینک زیر اقدام نمایید.
