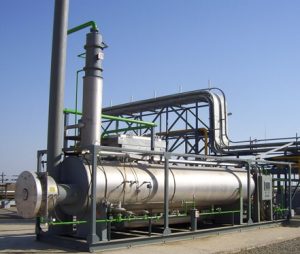

نمزدایی از گاز طبیعی، جداسازی آب همراه با گاز طبیعی است که به صورت بخار موجود میباشد. این موضوع در صنعت گاز روشن شده است که نمزدایی به منظور اطمینان از کارکرد بهینه عملیات انتقال گاز در خطوط لوله ضروری است. نمزدایی از تشکیل هیدرات ها جلوگیری کرده و از خوردگی میکاهد. انواع گازهای طبیعی خام، اعم از گازهای استخراج شده از چاههای گاز مستقل گرفته تا گازهای طبیعی تفکیک شده از استخراج نفت خام دارای مقداری آب به صورت آزاد و یا بخار هستند. وجود آب همراه گاز میتواند باعث ایجاد عوامل نامطلوب زیر شود. تشکیل هیدرات متان در خطوط انتقال گاز، منجر به انسداد خطوط لوله و تجهیزات کنترلی شده که باعث کاهش ظرفیت انتقال گاز طبیعی و در بعضی مواقع ترکیدن خط لوله می شود. شکل زیر یک واحد نم زدایی از گاز طبیعی را نشان می دهد.
فرایند نم زدایی
نوع متداول نم زدایی جذب (absorption) با عنوان نم زدایی گلایکول که ماده اصلی این فرایند میباشد شناخته میشود. در این فرایند، از مایع نم زدای خشککننده حاوی گلایکول برای جذب بخار آب از جریان گاز استفاده میشود. دراین نوع فرایند اغلب از دو محلول گلایکول باسامی دی اتیل گلایکول (DEG) یا تری اتیل گلایکول (TEG) استفاده میگردد.
خواص ملکولی ماده گلایکول شباهت بسیاری با آب دارد. بنابراین چنانچه در تماس با جریانی از گازطبیعی قرار گیرد، رطوبت آب موجود در جریان گاز را جذب و جمعآوری مینماید. ملکولهای سنگین شده گلایکول در انتهای تماس دهنده جهت خروج از نم زدا جمع و خارج میشو ند سپس گازطبیعی خشک نیزاز جانب دیگر به بیرون از نم زدا انتقال مییاید.
محلول گلایکول را از میان دیگ بخار به منظور تبخیر نمودن آب محلول در آن و آزاد کردن گلایکول جهت استفاده مجدد آن در فرایندهای بعدی نم زدایی عبور میدهند. این عمل با بهرهگیری از پدیده فیزیکی یعنی وجود اختلاف در نقطه جوش آب تا 212درجه فارنهایت (100 درجه سانتیگراد ) و گلایکول تا 400 درجه فارنهایت صورت میگیرد.
شبیه سازی بسترهای جاذب واحد نمزدایی پالایشگاه بیدبلند

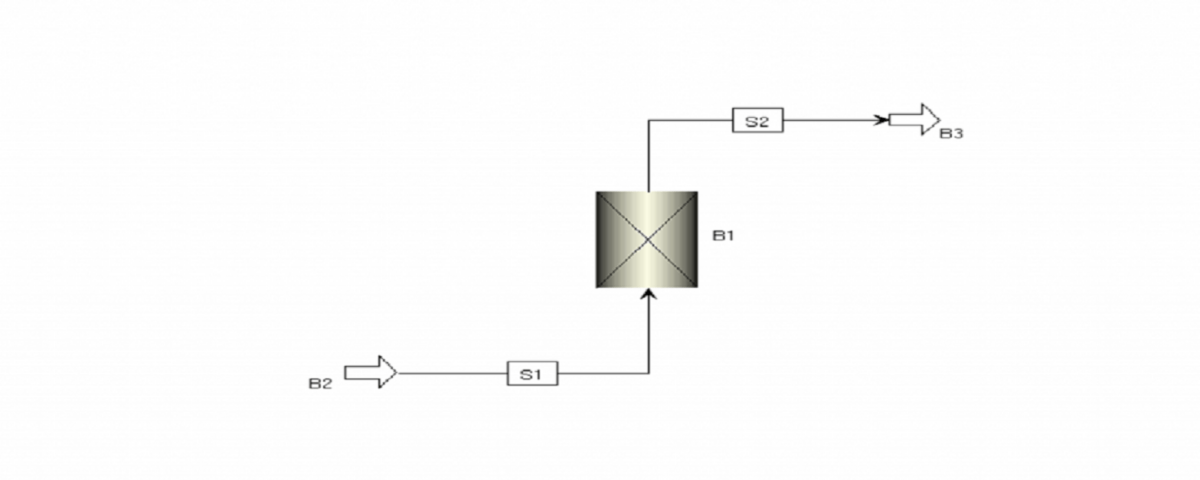

در این پروژه شبیه سازی بسترهای جاذب واحد نمزدایی پالایشگاه بیدبلند در نرم افزار Aspen Adsim انجام شده است. شکل زیر بخشی از نتایج را نشان می دهد.
جهت خرید پروژه و یا کسب اطلاعات بیشتر در مورد آن، از طریق لینک زیر اقدام نمایید.
